Systemaattisen valokuvauksen tarkoituksena on mahdollistaa työmaan jatkuva laadunvarmistus ja informatiivisen historia-aineiston kertyminen, jotta sekä tilaajan että urakoitsijan oikeusturva toteutuu.
- Koska rakenteet peitetään, korostuu laadunvarmistuksen reaaliaikaisuus: Havaitsematta ja piiloon jäävät virheet, esim. putken väärä kaato, väärä täyttöaines tai huonosti tehty tiivistystyö voivat aiheuttaa painumia tai hankausta, ja sen myötä vuotoja rakenteen elinkaaren aikana
- Tilaaja osapuoli etävalvoo laatua ja puuttuu heti, jos dokumentointi paljastaa epäselvyyksiä tai laatuvirheitä, tai mikäli dokumentaatiota puuttuu – näin estetään tehokkaasti kalliit elinkaaren aikana tapahtuvat rakenteiden vaurioitumiset
- Kunnossapito tehostuu, kun uuden verkoston rakentamisesta ja vanhan saneeraamisesta tuotetaan laadukas ja kattava dokumentaatio verkkotiedon rinnalle
Kuvattavat työvaiheet:
- Lähtötilanne
- Liikennejärjestelyt
- Valmistelutyöt
- Raivaustyöt
- Kaivuutyöt
- Verkoston rakenteiden asennustyöt
- Verkoston rakenteiden täyttötyöt
- Tele-, sähkö-, kaukolämpörakenteet
- Täyttötyöt
- Pintarakenteet
- Lopputilanne
- Lisätyöt
- Poikkeamat
Kuvausohjeet ja esimerkkikuvat:
1. Lähtötilanne
- 📸 Ota kuvia koko urakka-alueen laajuudella.
- 📸 Kuvaa risteyksiä, katualueita ja erityispiirteitä.
- 📸 Kuvaa rajapyykit, katumerkinnät tai näkyvät maastonkohdat useasta suunnasta.
- 📸 Kuvaa kaapelimerkinnät ja muut näytöt kokonaisuudessaan.

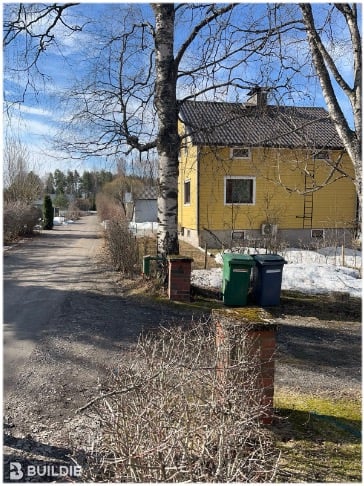

Urakka-alue ja rajat:

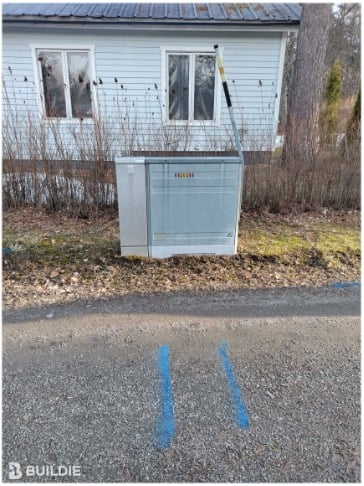

Kaapeli- ja muut näytöt:
Siirrettävät, poistettavat, suojattavat ja säilytettävät rakenteet:

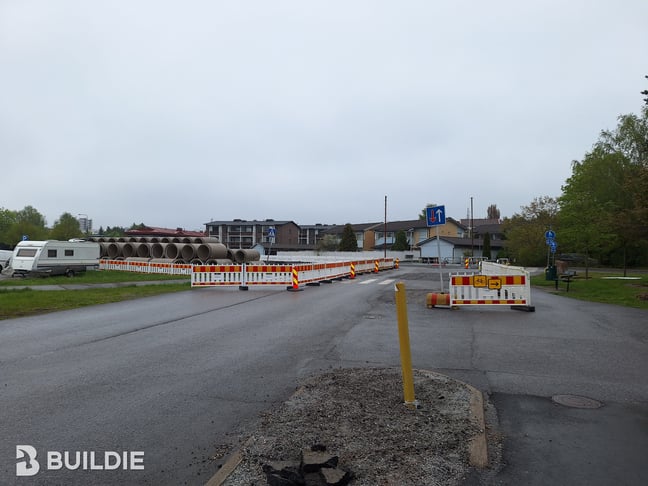

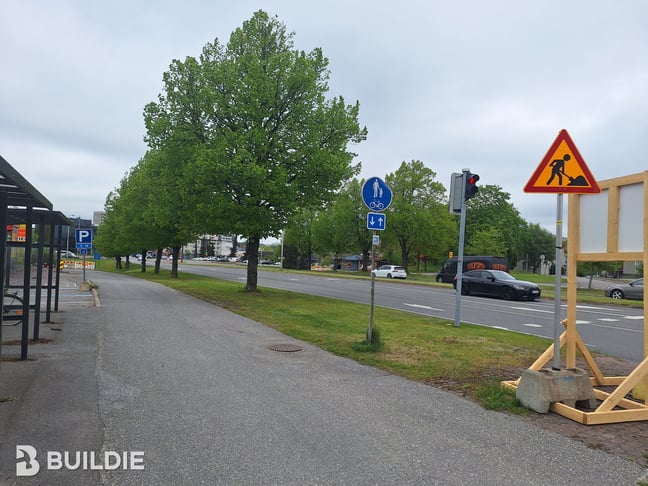

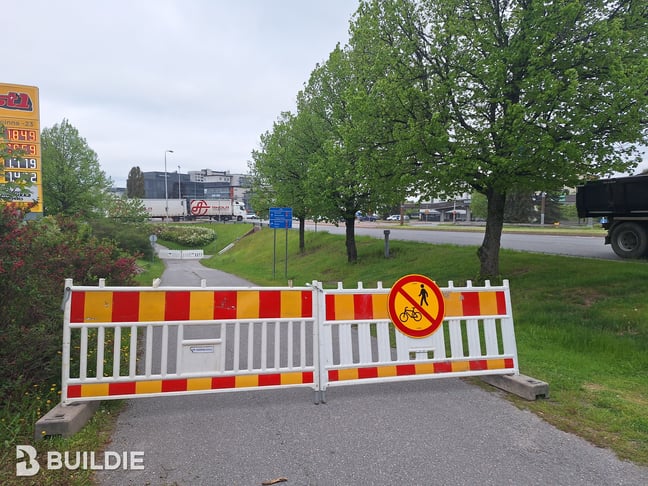

2. Liikennejärjestelyt

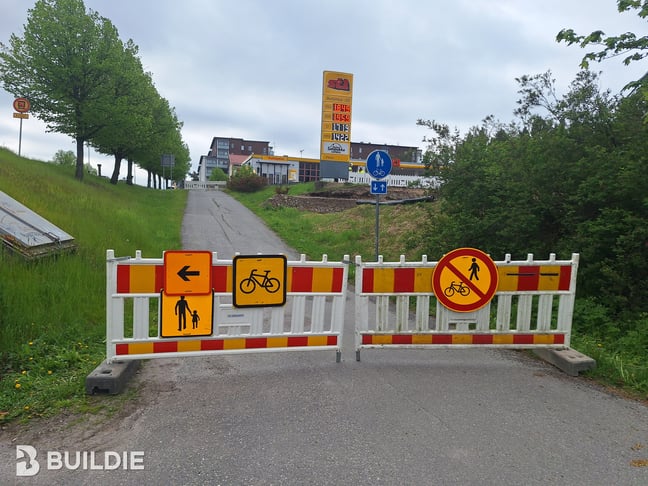

- 📸 Kuvaa asennetut liikennejärjestelyt (liikennemerkit, sulut, opasteet) kokonaisuudessaan.
- 📸 Ota kuvia ajosuunnista ja erityisesti jalankulkijoiden ja pyöräilijöiden näkökulmasta.
- 📸 Kuvaa kaikki muutokset liikennejärjestelyissä.
- 📸 Kuvaa liikennejärjestelyt ennen pidempiä taukoja (mm. viikonloput).
3. Valmistelutyöt

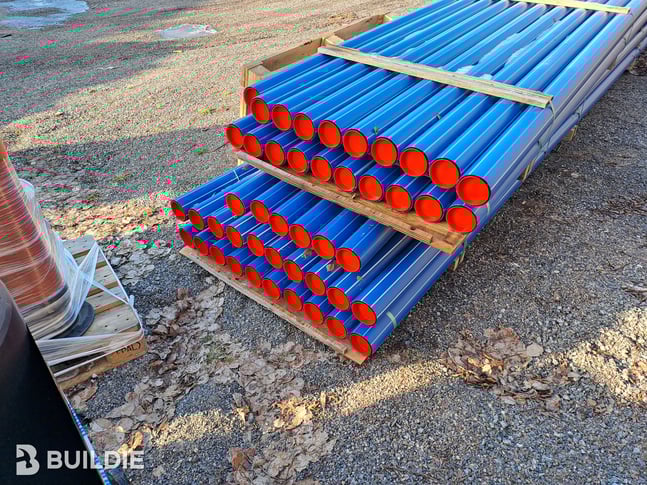

- 📸 Yleiskuvat valmistelutöistä, varastoalueiden laajuus, sijainti ja materiaalien kunto.
4. Raivaustyöt

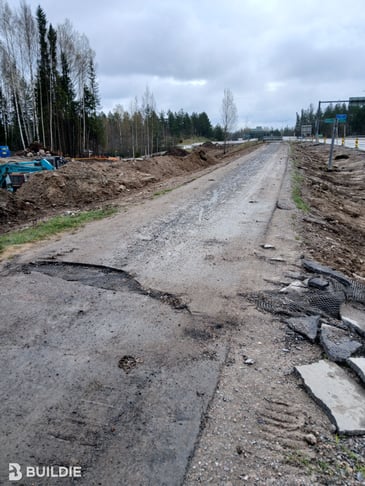

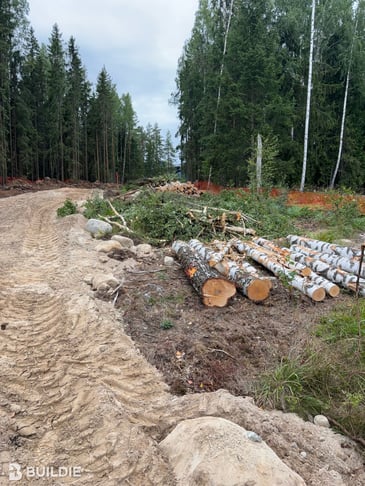

- 📸 Kuvaa poistettavat/siirrettävät puut, pensaat, asfaltit tai muut rakenteet ennen ja jälkeen toimenpiteen.

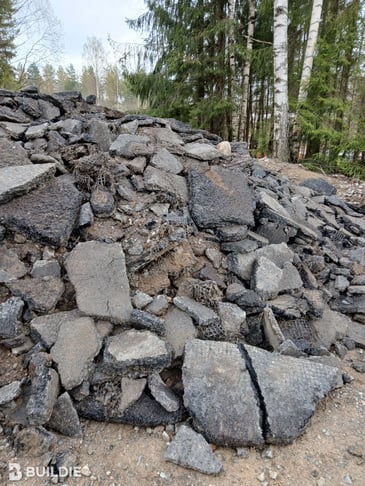

- 📸 Kuvaa myös jätteen varastointi.

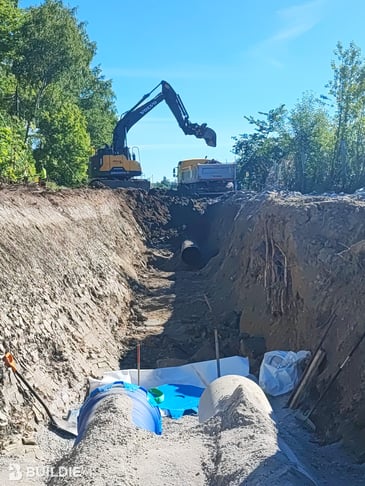

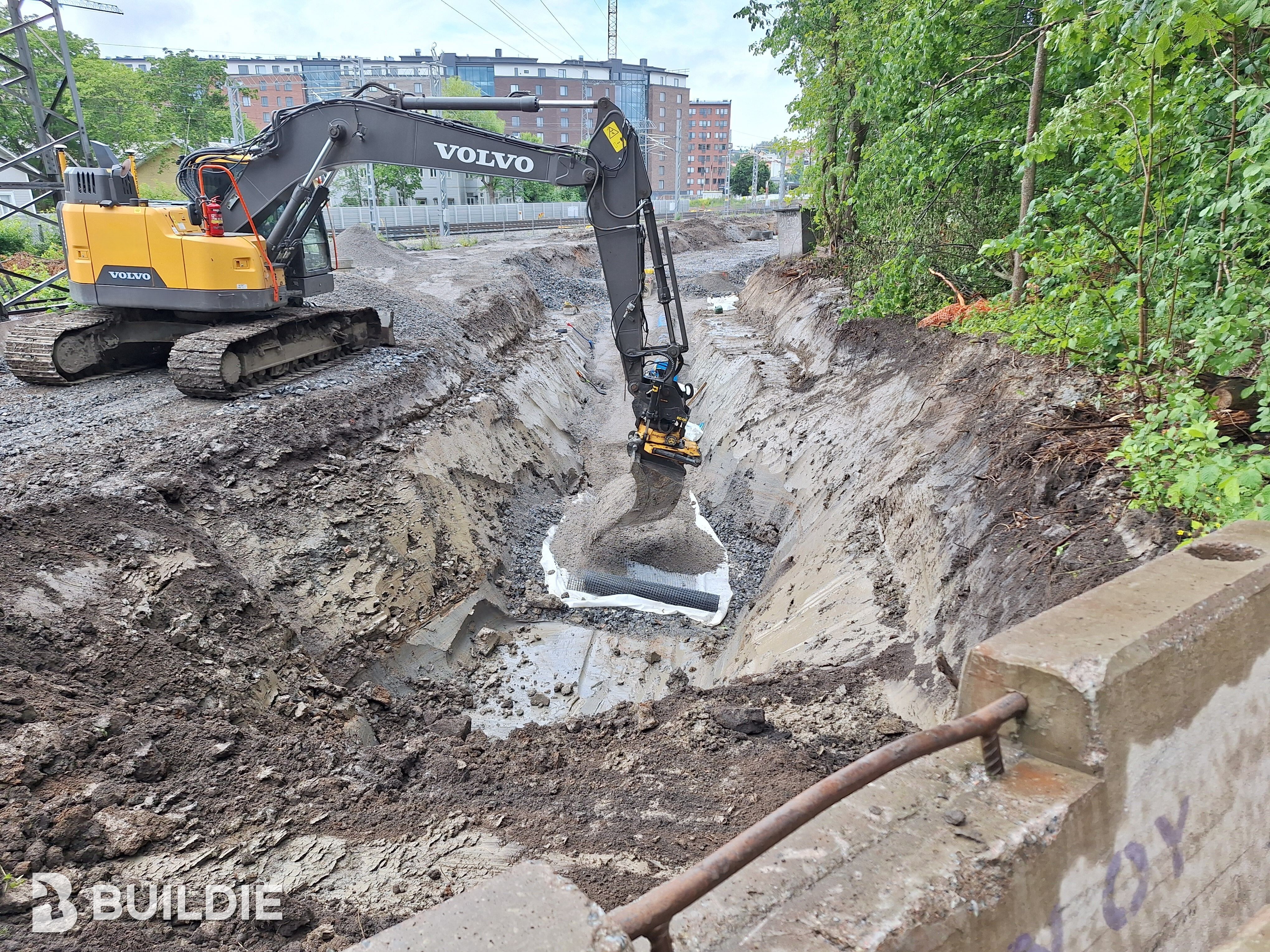

5. Kaivuutyöt

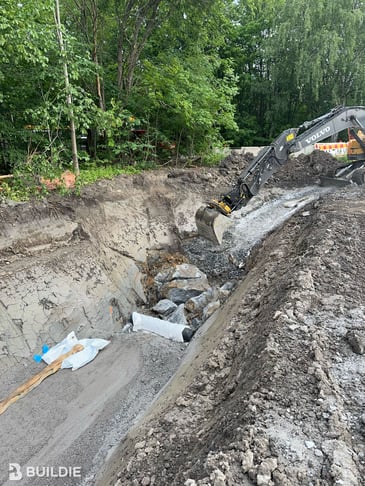

- 📸 Kuvaa kaivannot yleiskuvina, joista hahmotettavissa rakenteet, maa-aineksien laatu, kaivannon seinämät ja pohjat.
6. Verkoston rakenteiden asennustyöt
- 📸 Kuvaa putket, kaivot, liitokset ja tiivisteet ennen täyttöä. Valokuvista tulee olla todennettavissa rakenteiden sijoittelu, sijainti ja asennustapa.
- 📸 Kuvaa putkilinjojen etenemää n. 20m. välein.

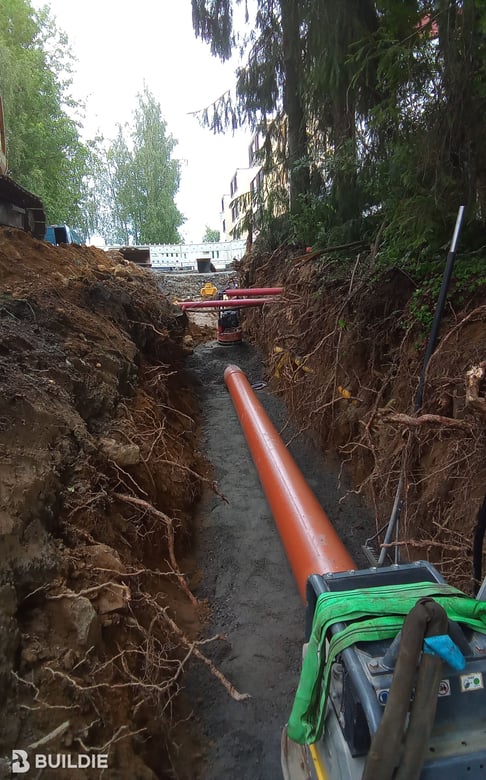

Kuvateksti: JV315 PVC-putki asennettu
7. Verkoston rakenteiden täyttötyöt
- 📸 Kuvaa täyttötöiden toteutus kerroksittain. Ota kuvat heti tiivistystyön jälkeen, jotta niistä on todennettavissa käytetyt materiaalit ja tiivistystapa.

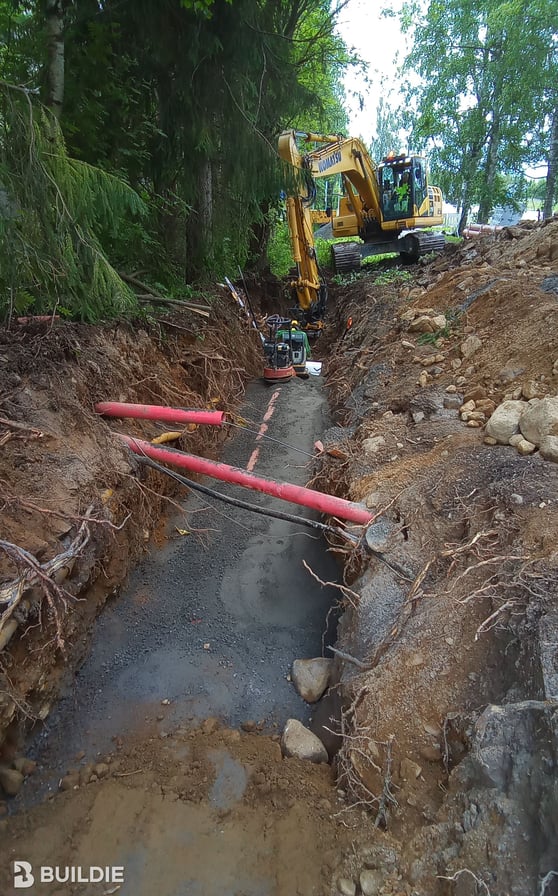

Kuvateksti: Alkutäyttö-Alkut%C3%A4ytt%C3%B6--08-hein%C3%A4kuu-2025%20(1).jpeg?width=558&height=897&name=2025_Keh%C3%A4tie_viem%C3%A4rik%C3%A4%C3%A4nt%C3%B6_T%C3%A4ytt%C3%B6ty%C3%B6t_(20m_v%C3%A4lein)-Alkut%C3%A4ytt%C3%B6--08-hein%C3%A4kuu-2025%20(1).jpeg)

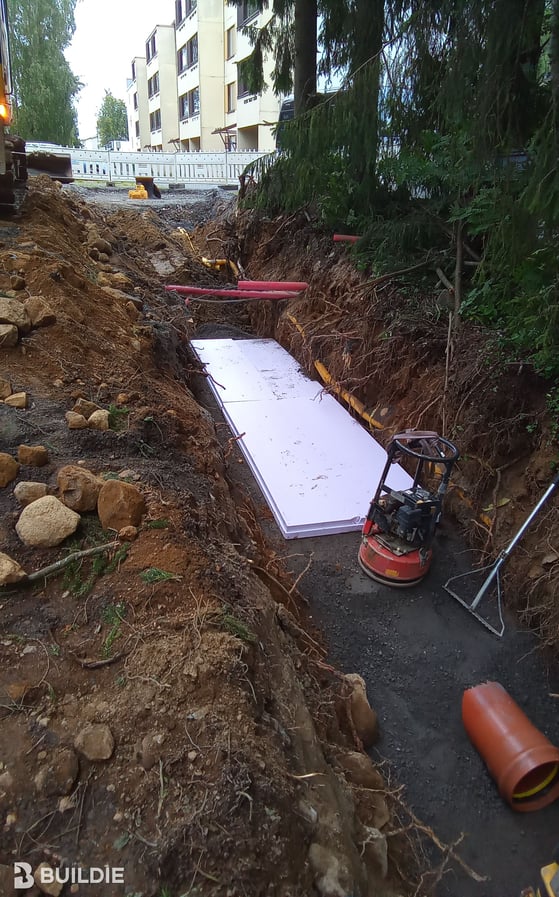

Kuvateksti: XPS-routaeristys (plv 100-250)-XPS_routaeristys_(plv_10-105)--08-hein%C3%A4kuu-2025-jpeg.jpeg?width=559&height=898&name=2025_Keh%C3%A4tie_viem%C3%A4rik%C3%A4%C3%A4nt%C3%B6_T%C3%A4ytt%C3%B6ty%C3%B6t_(20m_v%C3%A4lein)-XPS_routaeristys_(plv_10-105)--08-hein%C3%A4kuu-2025-jpeg.jpeg)
8. Tele-, sähkö-, kaukolämpörakenteet
- 📸 Kuvaa eri verkostot tunnistettavasti, esimerkiksi putken väri tai tyyppi havaittavissa. Valokuvista tulee olla todennettavissa rakenteiden sijoittelu, sijainti ja asennustapa.
- 📸 Kuvaa putkilinjojen etenemää n. 20m. välein.

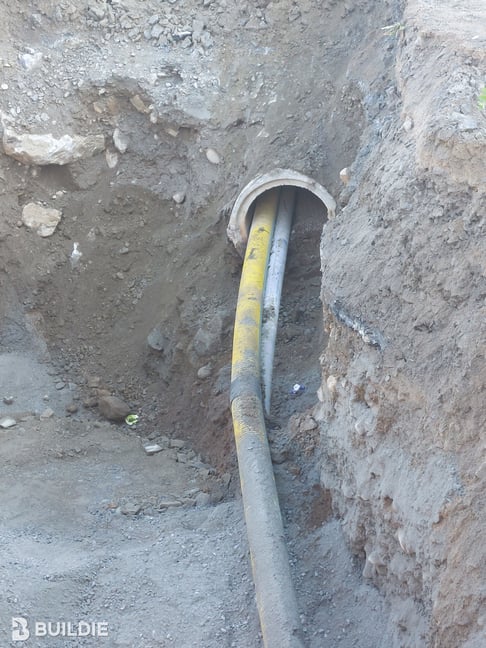

Kuvateksti: 110 PVC ja 20kv-kaapeli samassa vanhassa tierummussa
9. Täyttötyöt
- 📸 Kuvaa täyttötöiden toteutus kerroksittain. Ota kuvat heti tiivistystyön jälkeen, jotta niistä on todennettavissa käytetyt materiaalit ja tiivistystapa.

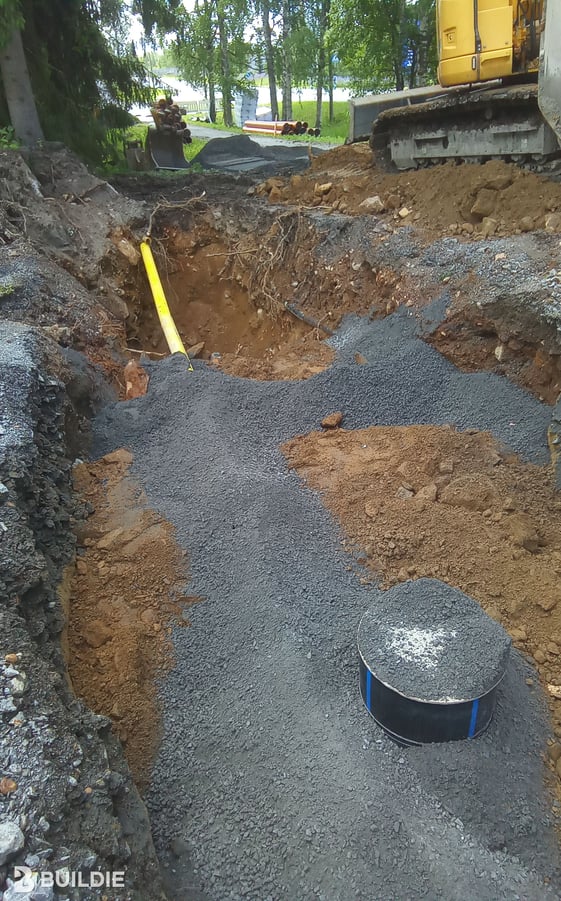

Kuvateksti: Lopputäyttö-Lopput%C3%A4ytt%C3%B6--04-hein%C3%A4kuu-2025%20(1)-jpeg.jpeg?width=561&height=901&name=2025_Keh%C3%A4tie_viem%C3%A4rik%C3%A4%C3%A4nt%C3%B6_T%C3%A4ytt%C3%B6ty%C3%B6t_(20m_v%C3%A4lein)-Lopput%C3%A4ytt%C3%B6--04-hein%C3%A4kuu-2025%20(1)-jpeg.jpeg)

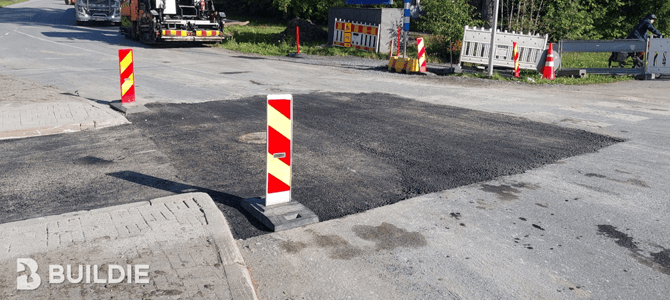

10. Pintarakenteet

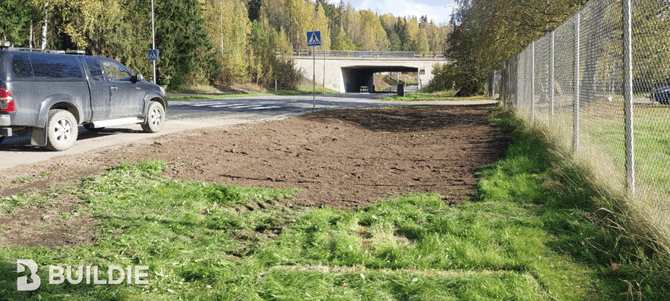

- 📸 Ota kuvia koko urakka-alueen laajuudella. Kuvaa risteyksiä, katualueita ja erityispiirteitä.
11. Lopputilanne
- 📸 Kuvaa koko urakka-alue järjestelmällisesti. Käy läpi reitit ja erikoisrakenteet. Ota sekä yleiskuvia että yksityiskohtaisia.
12. Lisä- ja muutostyöt
- 📸 Kuvaa lisätyön kohde ennen, aikana ja jälkeen. Kuvista tulee olla todettavissa lisätöiden laajuus. Lisätyökohteita ovat esim. maaperään, verkostoon tai rakenteisiin liittyvät muutokset, suunnitelmamuutokset, työmaan järjestelyihin ja aikatauluihin liittyvät muutokset
- Tarkemmat kuvausohjeet:
Lisä- ja muutostyön dokumentointi -sivulla.

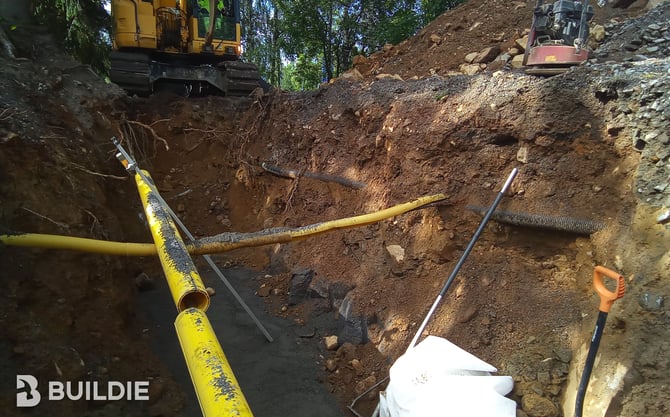

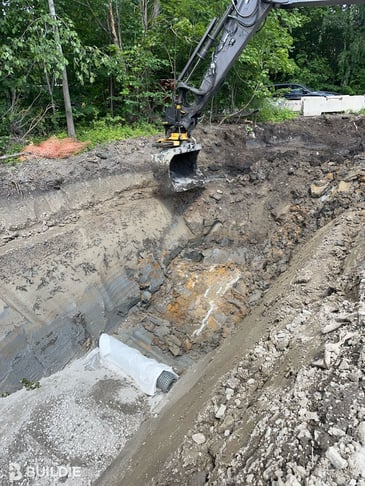

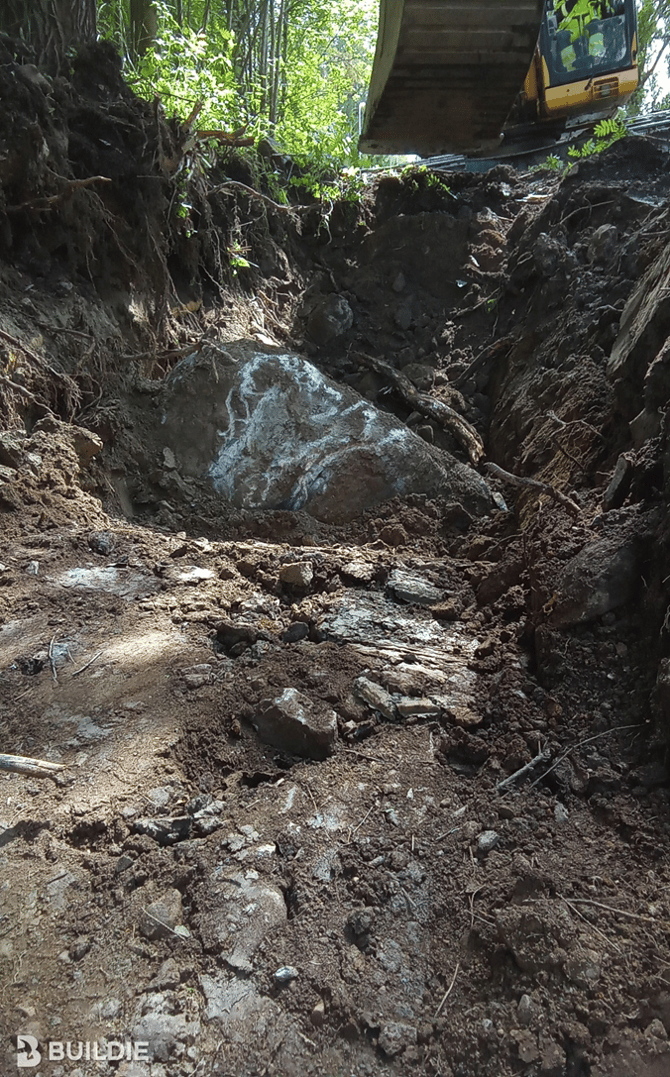

13. Poikkeamat
- 📸 Kuvaa poikkeama heti havaittaessa kattavasti laajuuden varmentamiseksi. Poikkeamat esim. suunnitelmissa, laadussa, turvallisuudessa, ympäristössä, aikataulussa ja määrissä.
Lopuksi
- Koska rakenteet peitetään, korostuu laadunvarmistuksen reaaliaikaisuus: Havaitsematta ja piiloon jäävät virheet, esim. putken väärä kaato, väärä täyttöaines tai huonosti tehty tiivistystyö voivat aiheuttaa painumia tai hankausta, ja sen myötä vuotoja rakenteen elinkaaren aikana
- Tilaaja osapuoli etävalvoo laatua ja puuttuu heti, jos dokumentointi paljastaa epäselvyyksiä tai laatuvirheitä tai mikäli dokumentaatiota puuttuu – näin estetään tehokkaasti kalliit elinkaaren aikana tapahtuvat rakenteiden vaurioitumiset
- Kunnossapito tehostuu, kun uuden verkoston rakentamisesta ja vanhan saneeraamisesta tuotetaan laadukas ja kattava dokumentaatio verkkotiedon rinnalle
