Kuvattavat vaiheet ja kohteet:
- Lähtötilanne ja työalue
- Kaivuutyöt runkojohdolle
- Liitos runkojohtoon
- Liitosputken rakentaminen tontille
- Tonttijohdon liittäminen taloon
- Vesimittarin asennus
- Täyttö ja pintarakenteet
- Lopputilanne
Kuvausohjeet ja esimerkkikuvat:
1. Lähtötilanne ja työalue
- 📸 Kuvaa liittymäkohdan sijainti runkojohdolla (yleiskuva + lähikuva) ja ympäristö.
- 📸 Kuvaa maastomerkinnät, kaapelinnäytöt ja olemassa olevat rakenteet.
- 📸 Kuvaa mahdolliset liikennejärjestelyt ja työalueen rajaukset.

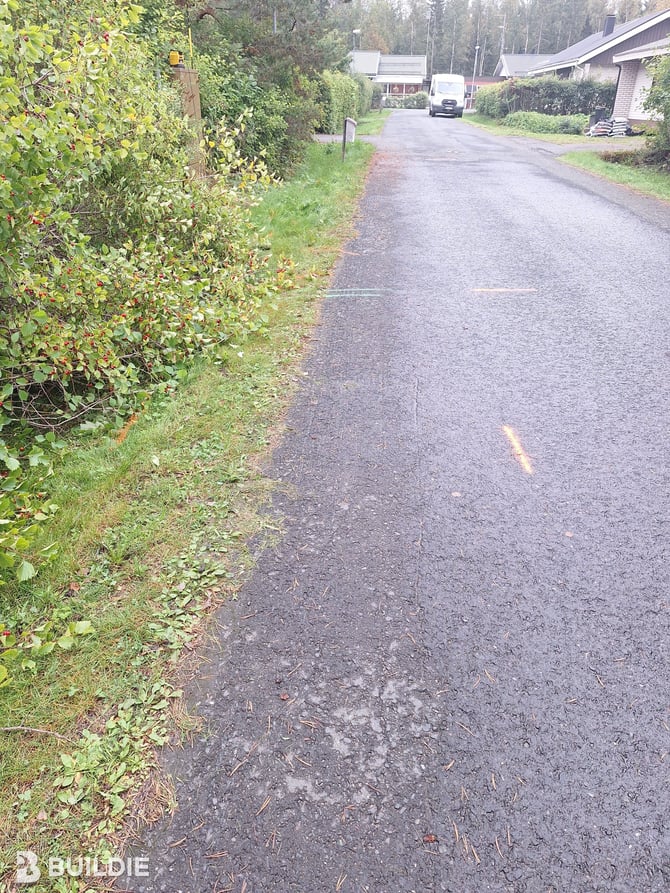

Yleiskuva työalueesta ennen töiden alkua, näkyvissä ympäröivä katualue tai piha:

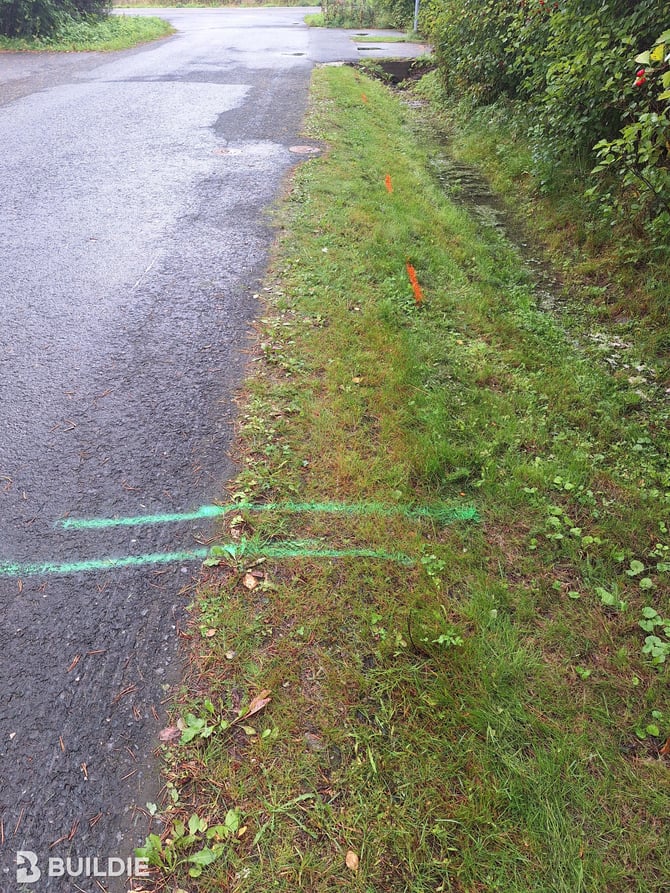

Lähikuva maastomerkinnöistä ja kaapelinnäytöistä niin, että merkintävärien ja symbolien merkitys hahmottuu:
2. Kaivuutyöt runkojohdolle
- 📸 Kuvaa kaivannon avaus runkojohdon kohdalla – varmistu, että näkyvissä on sijainti ja ympäristö.
- 📸 Kuvaa kaivannon turvallisuusratkaisut.
- 📸 Kuvaa paljastettu runkojohto ennen liitoskohtien valmistelua.

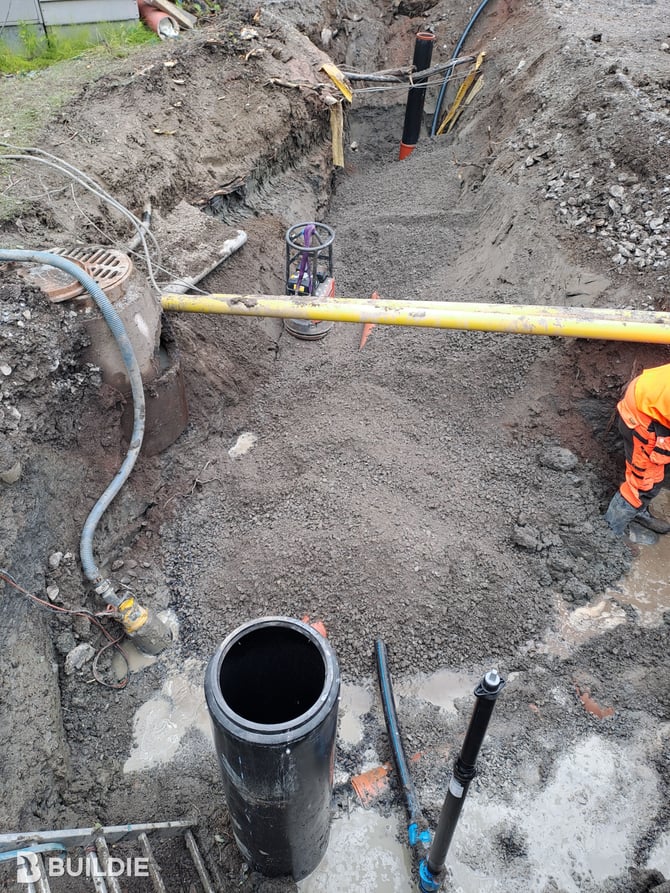

Kaivanto auki runkojohdon kohdalla:

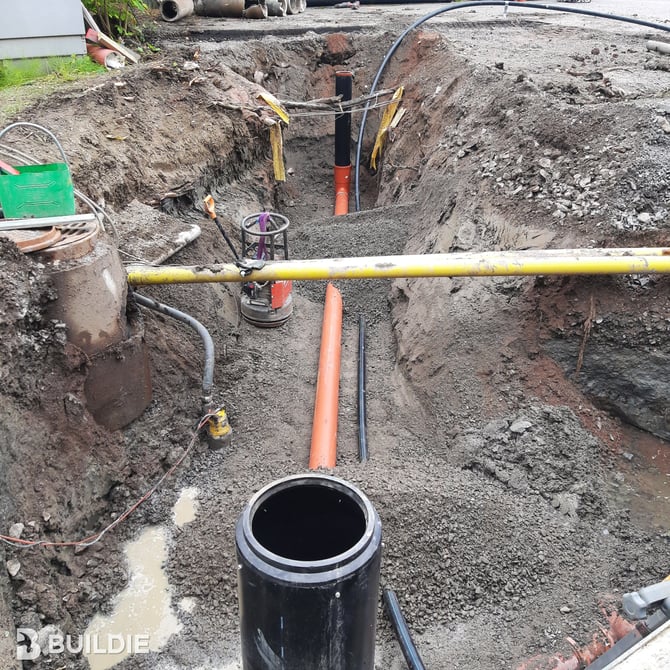

Runkojohto paljastettuna, ympärillä näkyvissä maaperän rakenne:
3. Liitos runkojohtoon
- 📸 Kuvaa liitosmenetelmä (esim. satulaliitos, t-haara) ennen asennusta.
- 📸 Kuvaa liitoskomponentit selkeästi tunnistettavina.
- 📸 Kuvaa valmis liitos eri suunnista ennen täyttöä.

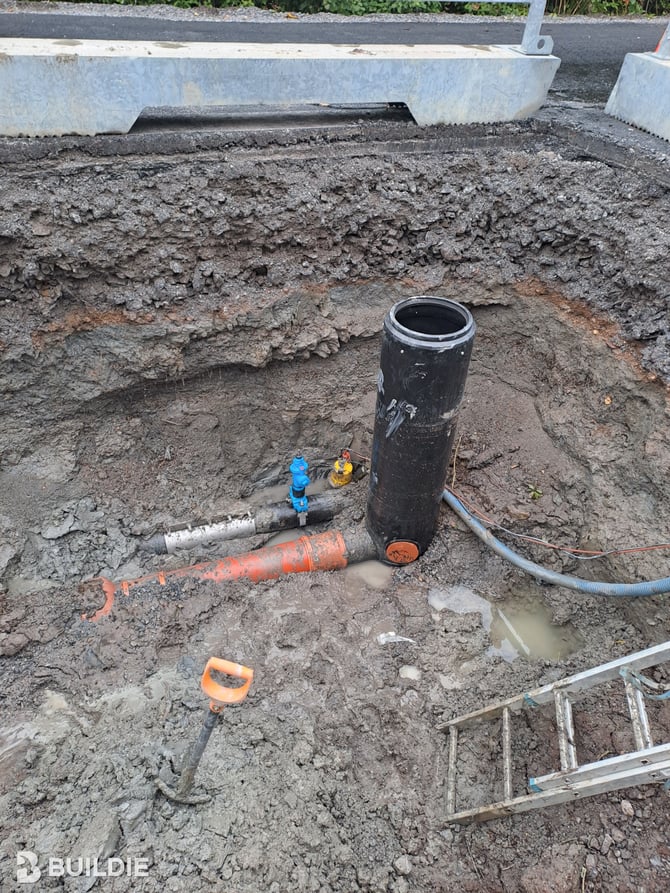

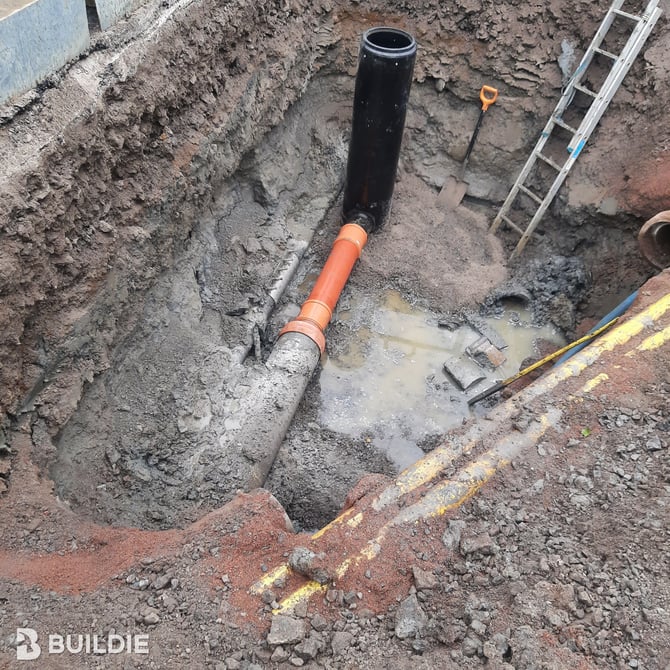

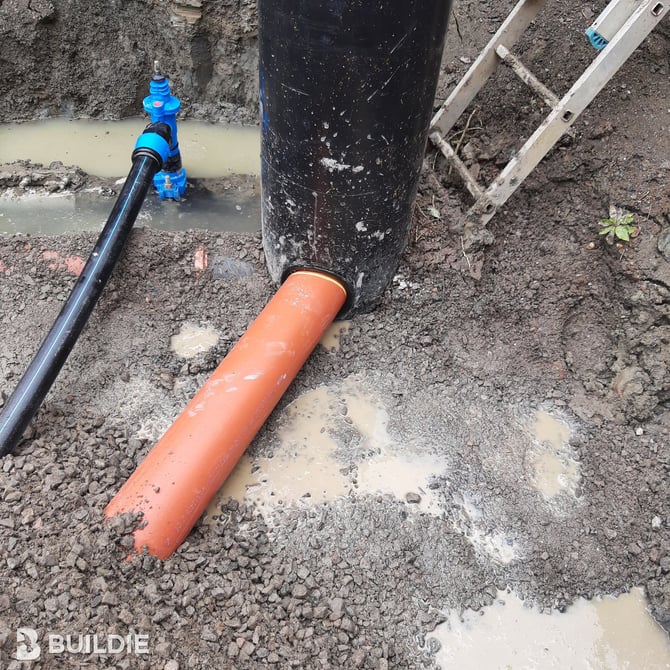

Valmiit liitosrakenteet kaivannossa. Näkyy oikeilla osilla ja oikein toteutetut liitokset sekä tontille päin lähtevät putkirakenteet:

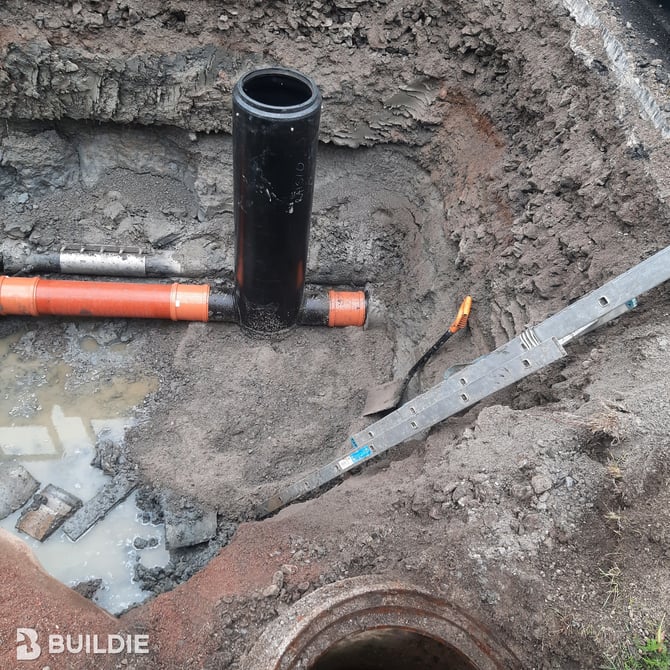

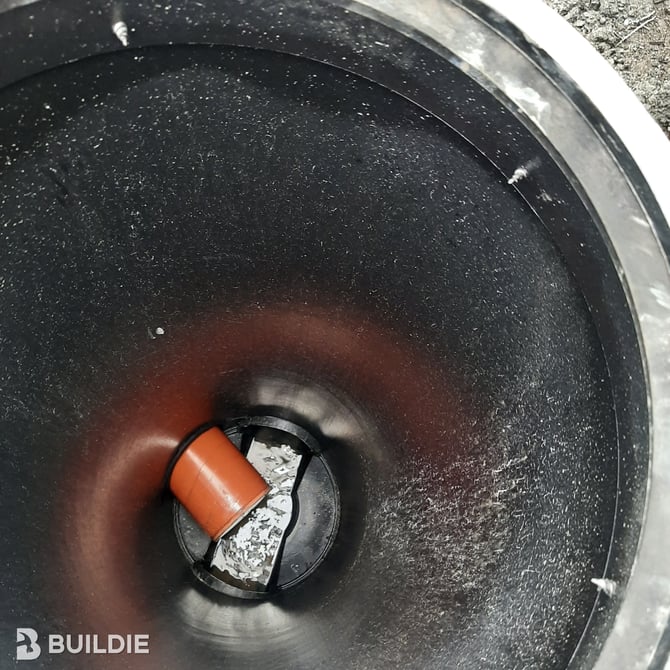

Jätevesiviemärin liitos kuvattuna kaivon sisältä:
4. Liitosputken rakentaminen tontille
- 📸 Kuvaa asennettava tonttivesijohto ja mahdollinen tonttiviemäri.
- 📸 Kuvaa putkilinja vähintään 20 m välein etenemisen mukaan.
- 📸 Kuvaa merkittävät suojarakenteet (esim. eristelevyt, läpiviennit).

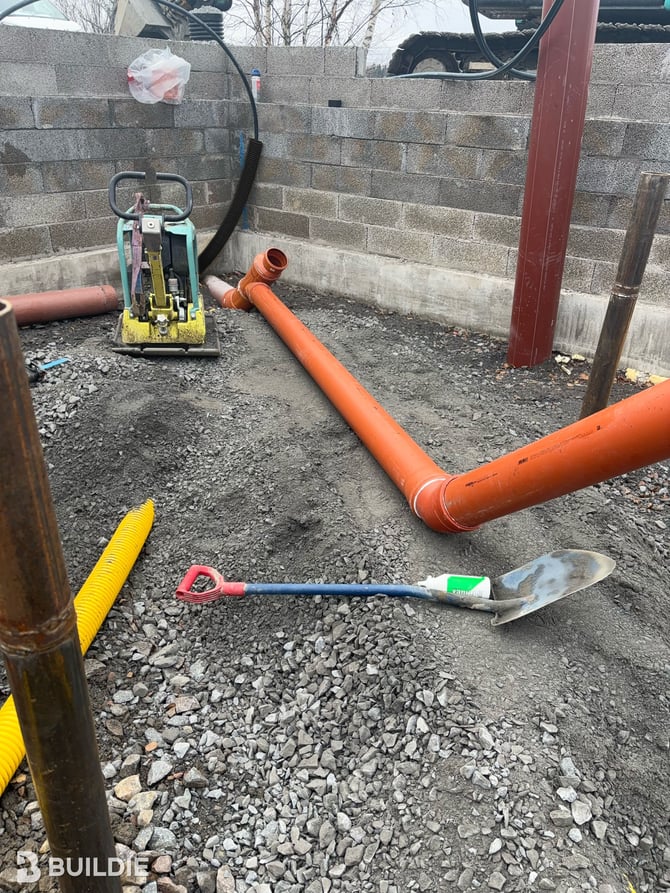

Asennettu tonttivesijohto ja tonttiviemäri:

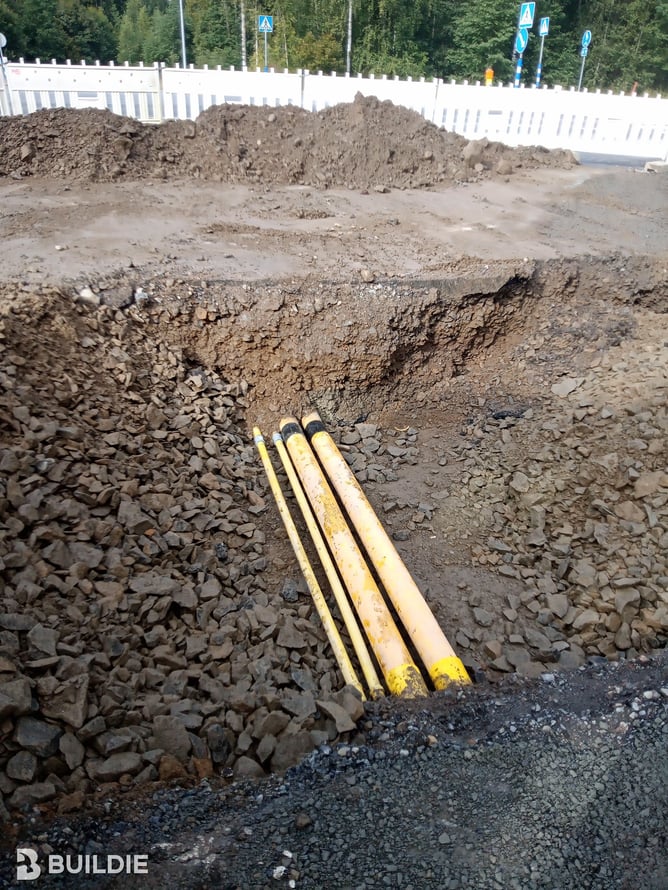

Alkutäytöt:

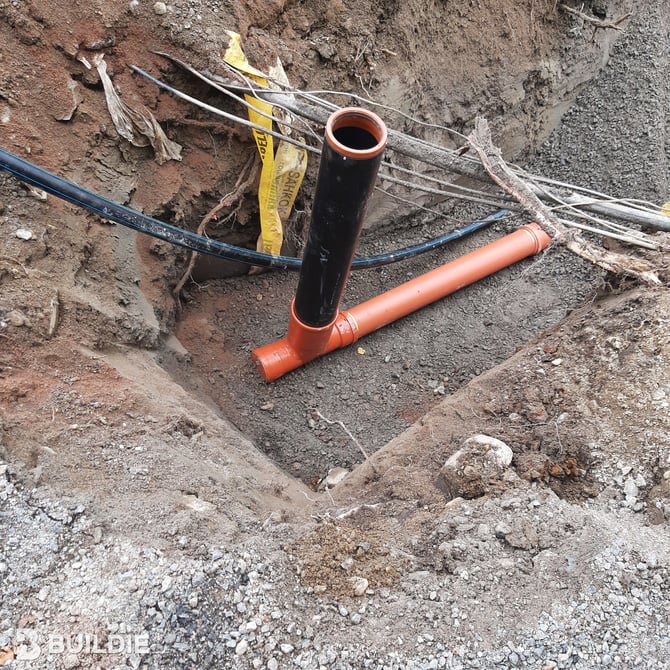

Asennettu viemärin tarkastuskaivo tontin rajalle:
5. Tonttijohdon liittäminen taloon
- 📸 Kuvaa rakennuksen perustusten läpivienti ja tiivistysratkaisu.
- 📸 Kuvaa tonttijohdon pää sisätiloissa ennen vesimittarin asennusta.
Vesijohto ja viemäri rakennuksen sisään:
6. Vesimittarin asennus
- 📸 Kuvaa vesimittaritilan rakenteet ja varusteet ennen asennusta.
- 📸 Kuvaa asennettu vesimittari ja sulkuventtiilit lähikuvina sekä yleiskuvana.
- 📸 Kuvaa mittarin sinetöinti ja mahdolliset tunnistetiedot (sarjanumero).
Vesimittaritila – näkyy putkivedot ja tila mittarille:

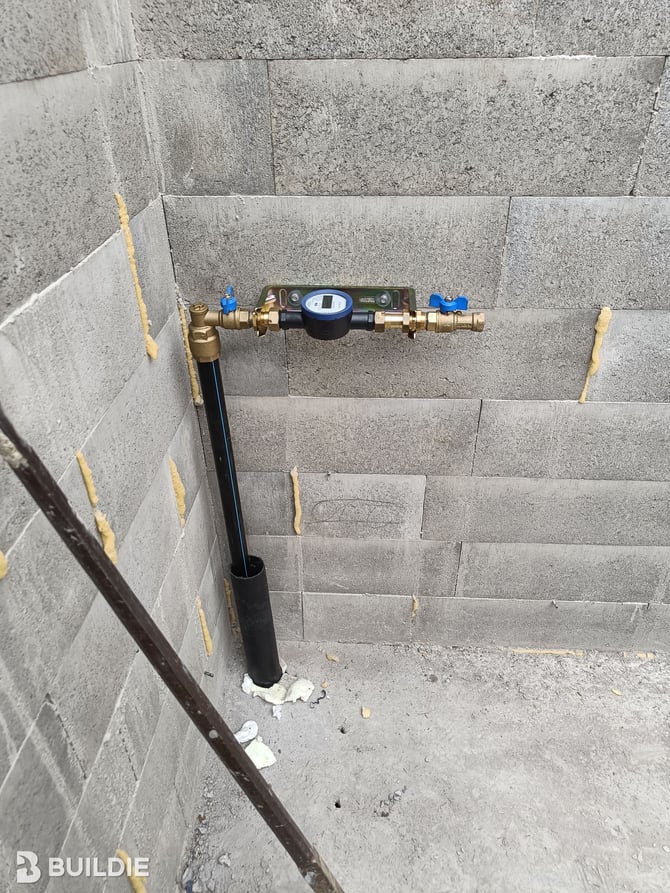

Valmis vesimittariasennus lähikuvana, näkyvissä mittarin sarjanumero:
7. Täyttö ja pintarakenteet
- 📸 Kuvaa kaivantojen täyttökerrokset ja materiaalit ennen seuraavaa kerrosta.
- 📸 Kuvaa lopulliset pintarakenteet palautettuina (asfaltti, sora, nurmikko).
8. Lopputilanne
- 📸 Ota yleiskuvat koko työalueesta valmiina.
- 📸 Kuvaa erityiskohdat, joissa tehtiin poikkeavia ratkaisuja tai lisätöitä.
Kuvateksti: Lopputäytöt tehty ja työalue siistitty

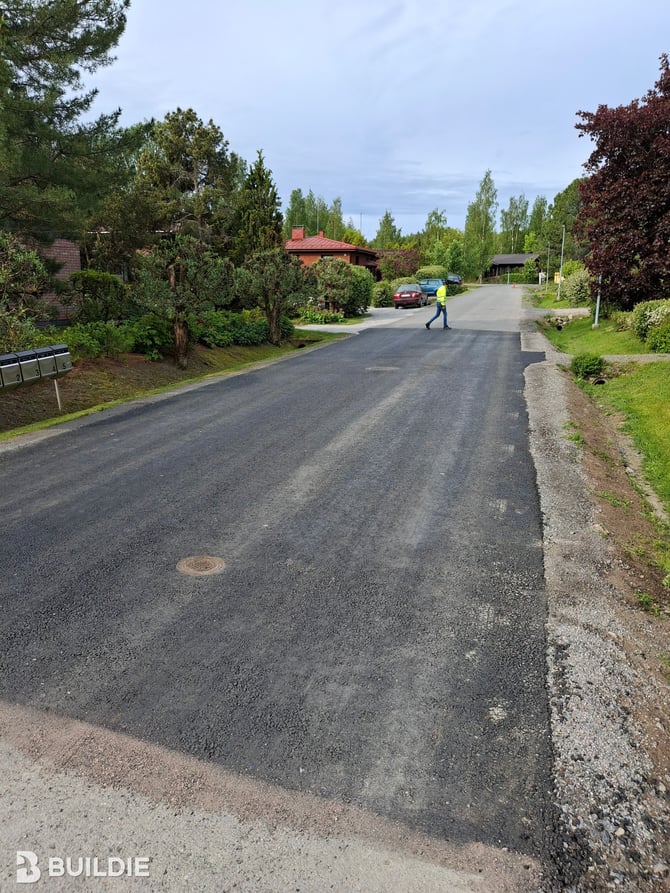

Kuvateksti: Kokonaisuudessaan asfaltoitu liitoskohta
Miksi laadukas valokuvadokumentointi on tärkeää?
- Jokainen kuva on kiistaton todiste työn laadusta ja siitä, että työ on tehty sopimuksen ja ohjeiden mukaisesti.
- Buildiessa kuvat tallentuvat automaattisesti oikeisiin työvaiheisiin ja niihin on helppo palata myöhemmin – työnaikana tai vuosien päästä – projekteittain, karttanäkymästä tai GPS-sijainnin perusteella.
- Dokumentaatio palvelee koko vesilaitoksen organisaatiota: esimerkiksi laskutuksen vastuuhenkilö voi vahvistaa liittymismaksun perusteet ja asiakaspalvelija löytää nopeasti vastaukset asiakkaan kysymyksiin, kuten milloin työvaihe valmistui tai mikä on vesimittarin sarjanumero.
- Kun työn toteuttaja velvoitetaan ottamaan valokuvat itse Buildieen, mahdolliset laatu- ja turvallisuuspuutteet havaitaan heti – eikä vasta silloin, kun rakenne on jo peitetty.
