Jätevesipumppaamon huollon valokuvausohje

Dokumentoivat työvaiheet:

1. Lähtötilanne ennen huoltoa
2. Pumppujen ja laitteiden tarkastus
3. Puhdistus ja huoltotoimenpiteet
4. Uudelleenasennus ja testaus
5. Lopputilanne



Kuvausohjeet ja esimerkkikuvat:

1. Lähtötilanne ennen huoltoa

• 📸 Kuvaa pumppaamon ympäristö ja pääsyalue (esim. aidat, lukitukset, opasteet).
• 📸 Kuvaa pumppaamon sähkökeskus ja ohjauspaneeli ennen huoltoa (näyttötilanne ja mahdolliset hälytykset).
• 📸 Kuvaa pumppaamon sisätila yleiskuvana (kaivo, portaat, varusteet).

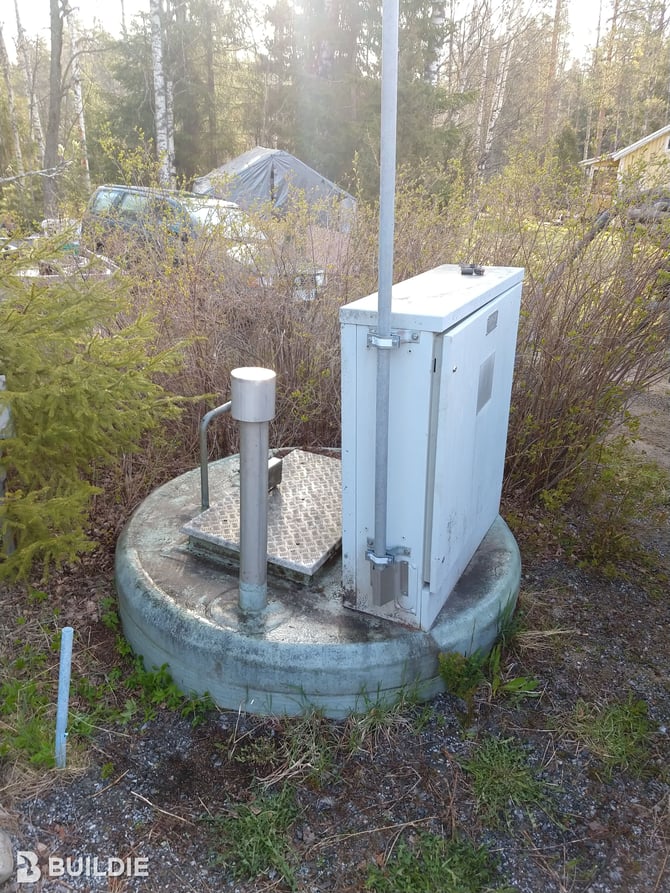

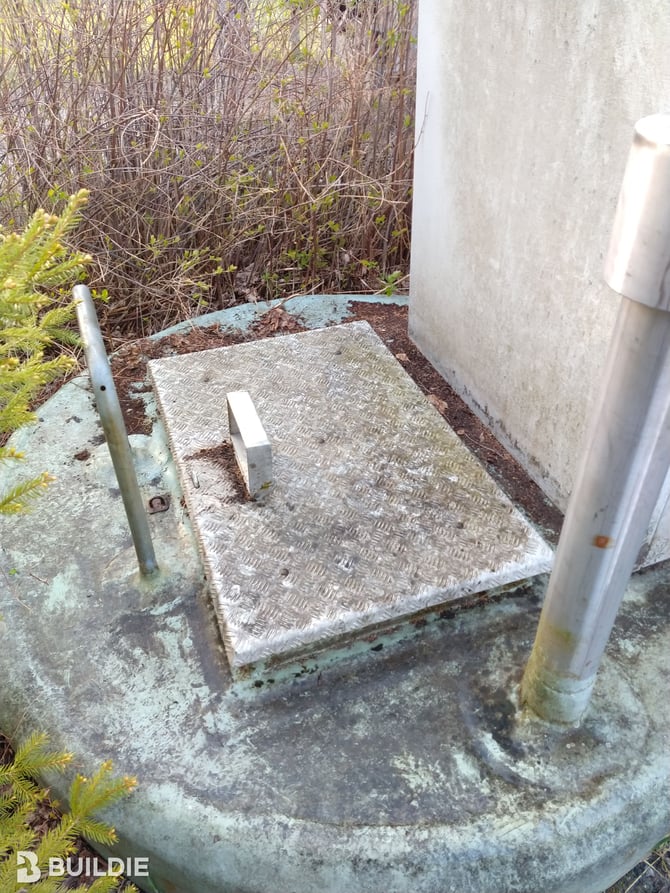

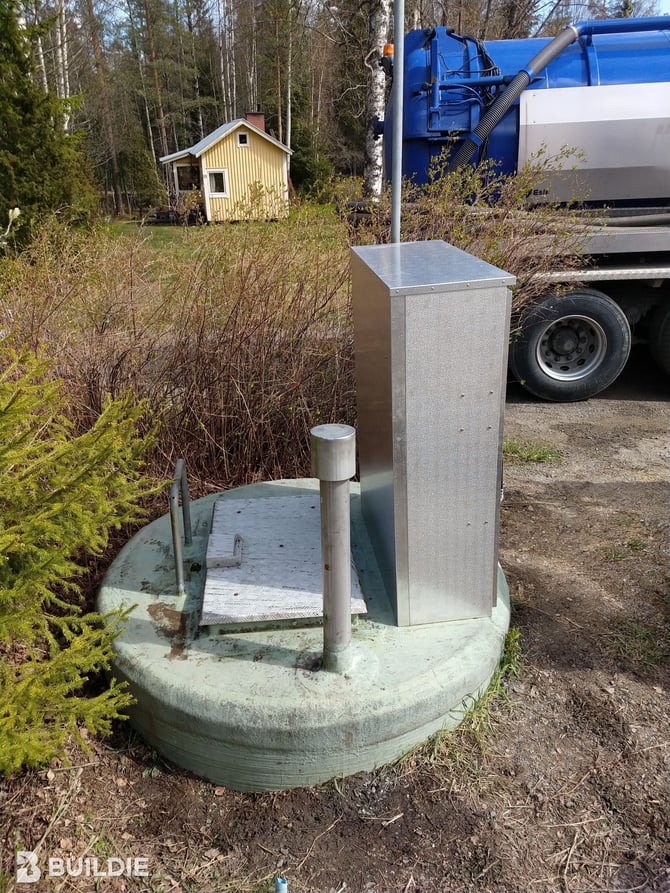

Yleiskuva pumppaamon sijainnista ja ympäristöstä:

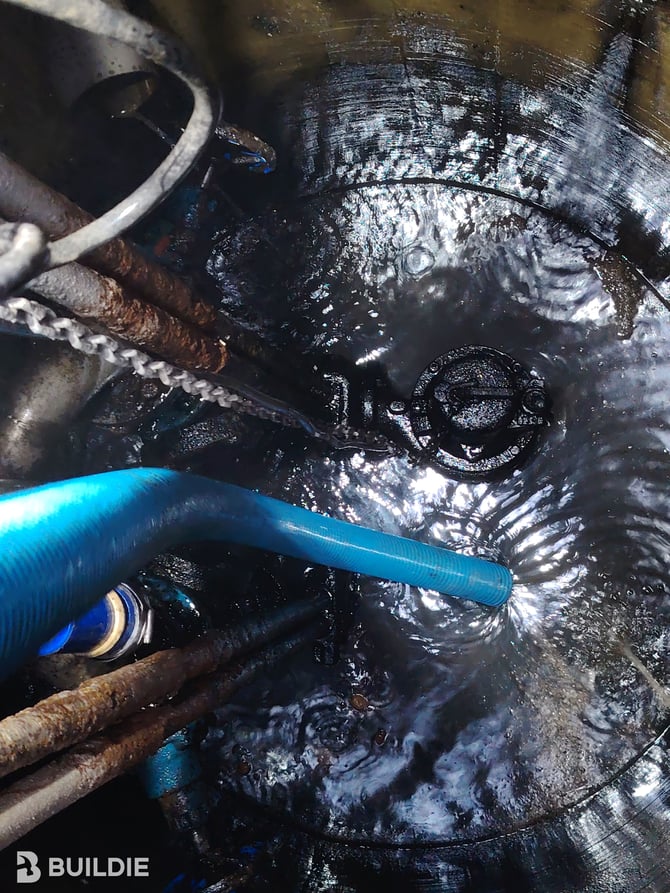

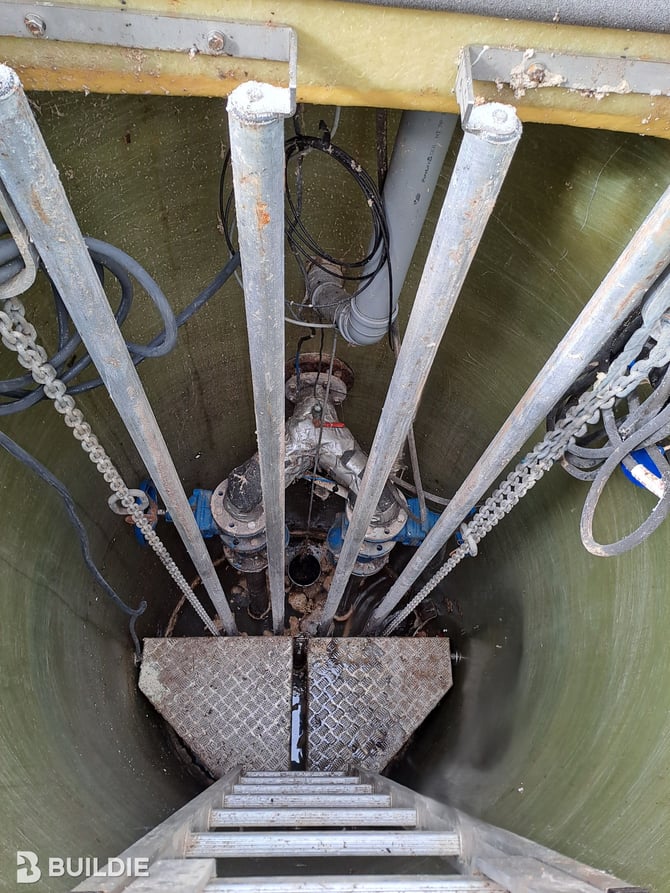

Yleiskuva pumppaamon sisältä:

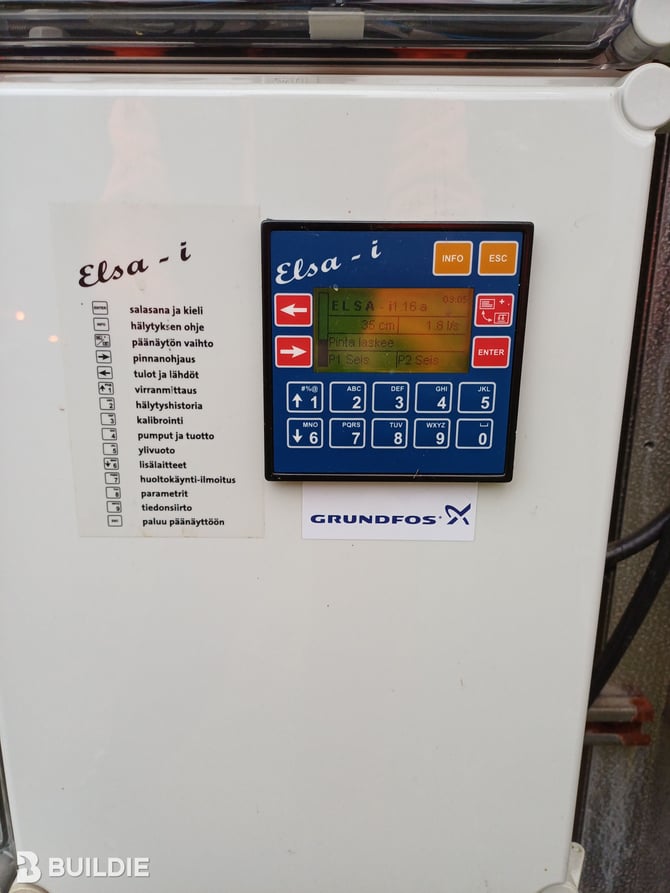

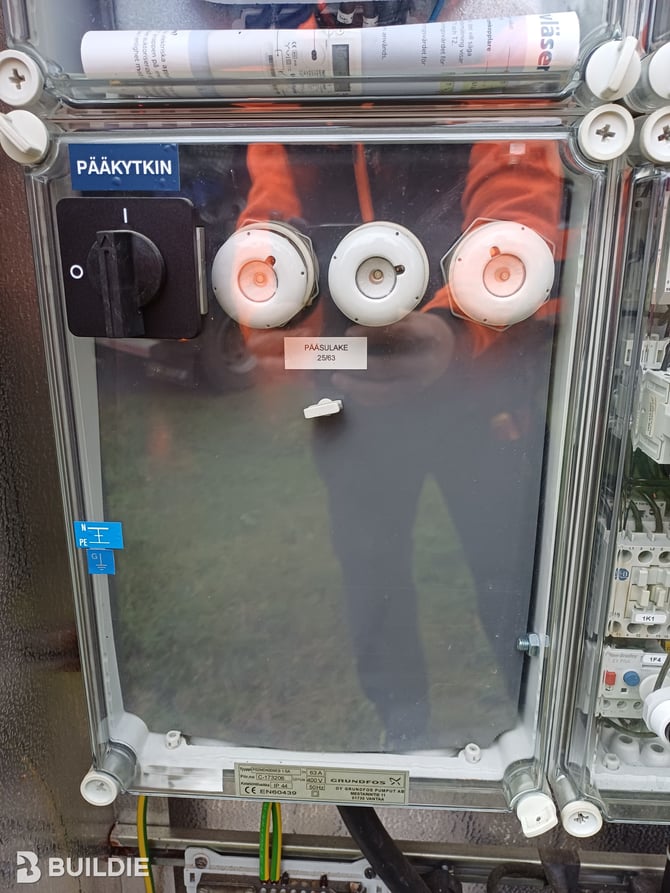

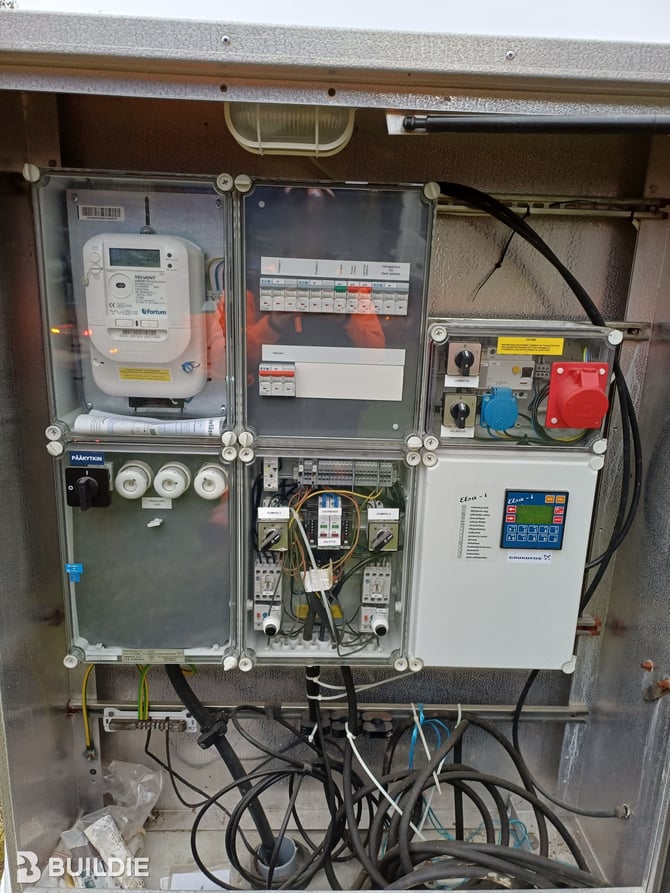

Pumppaamon sähkökeskus ja ohjauspaneeli:

---



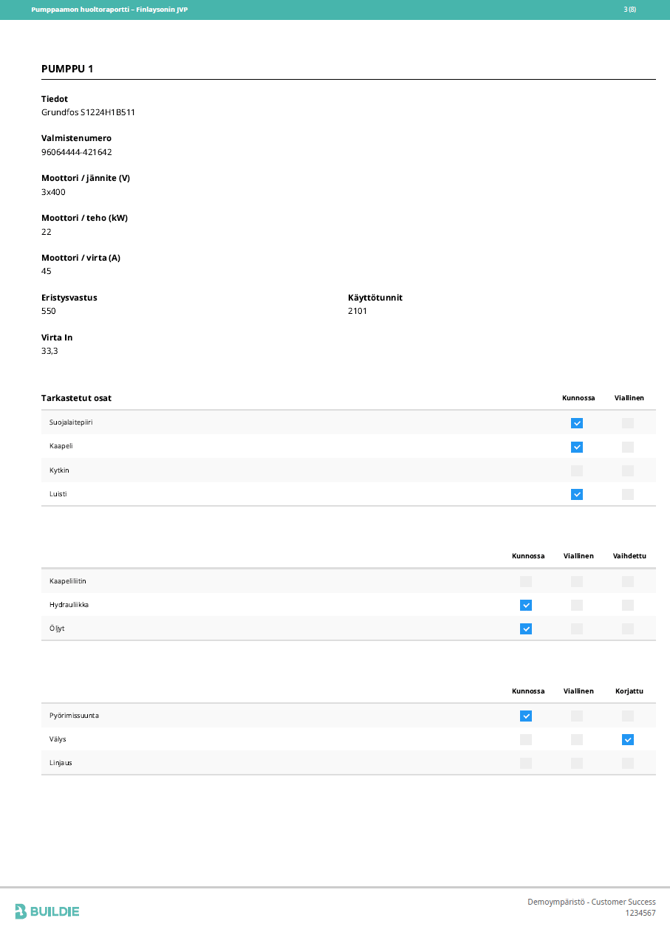

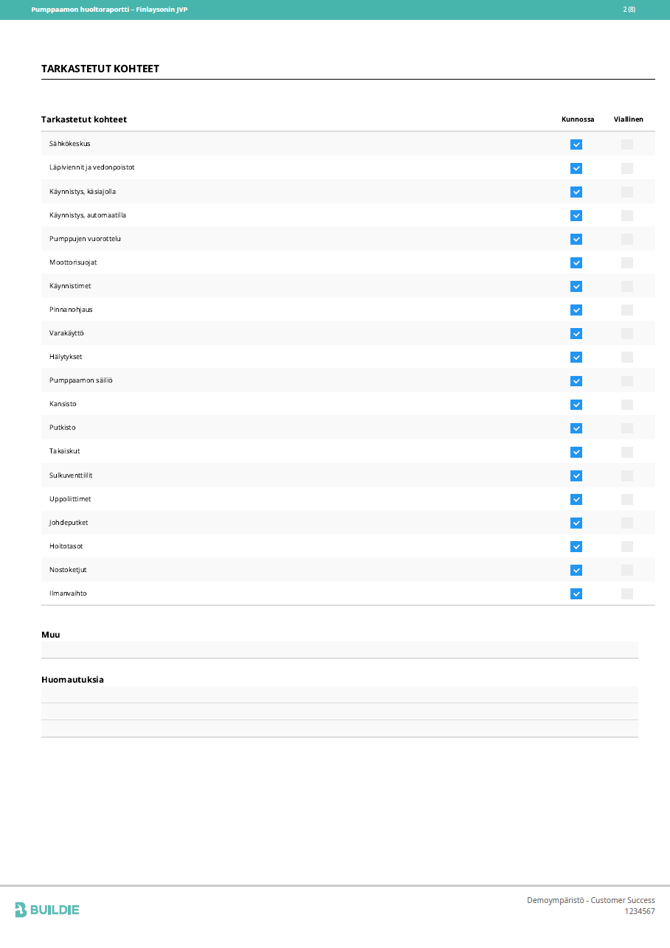

2. Pumppujen ja laitteiden tarkastus

• 📸 Kuvaa pumput ennen irrotusta (sijoitus ja kiinnitys näkyvissä).
• 📸 Kuvaa pumpun siipipyörä, tiivisteet ja muut tarkastetut osat lähikuvina.
• 📸 Kuvaa mahdolliset kulumat, tukokset tai vauriot.

Kuva pumpusta ennen irrotusta:

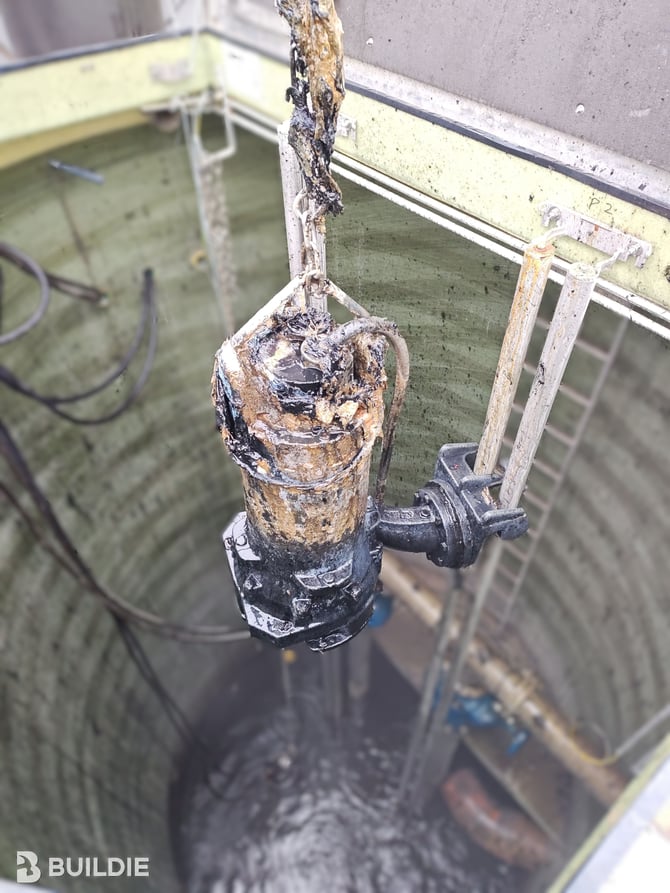

Pumpun 1 nosto:

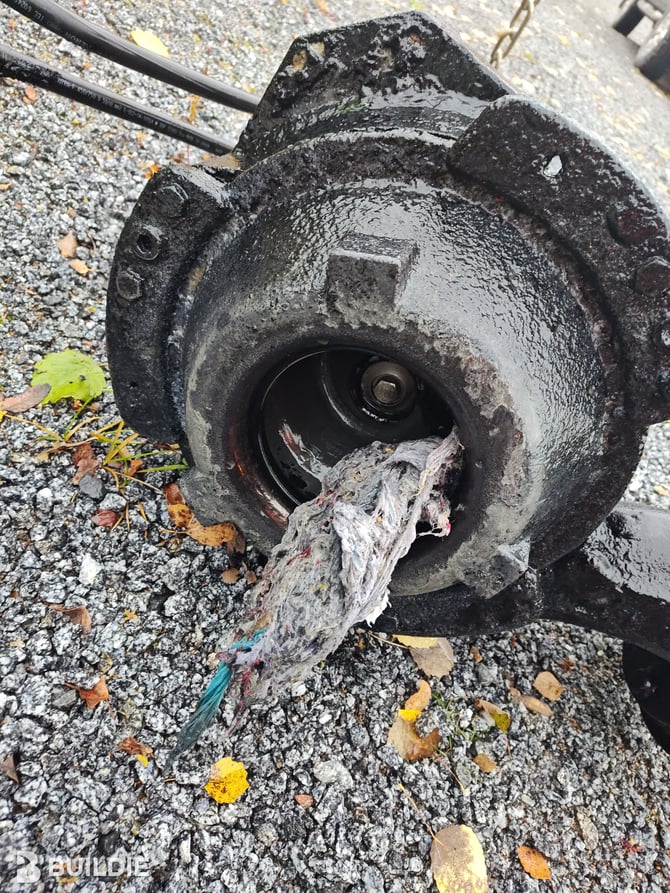

Pumppu 1 lähikuva siipipyörästä:

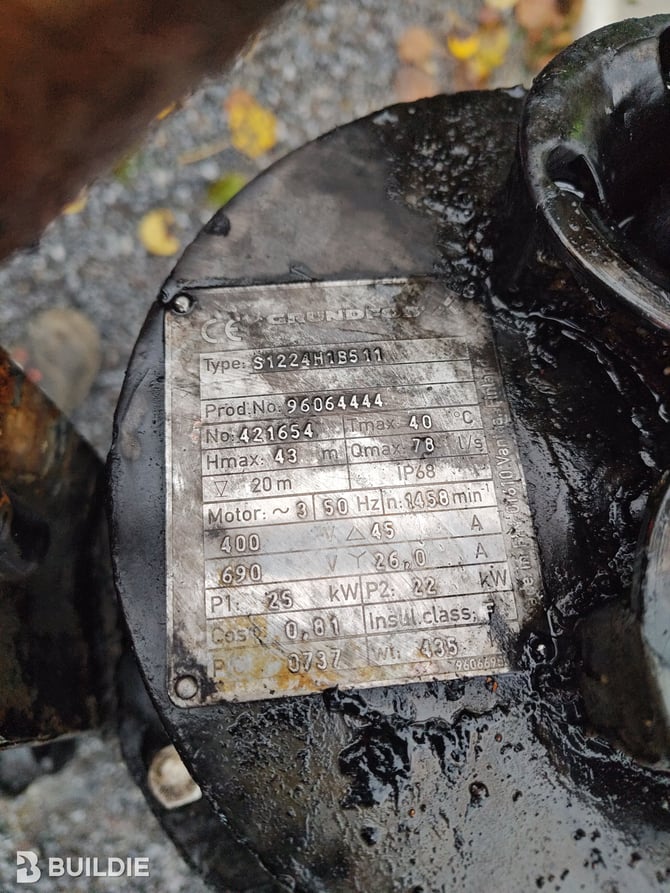

Pumppu 1 tyyppikilpi:

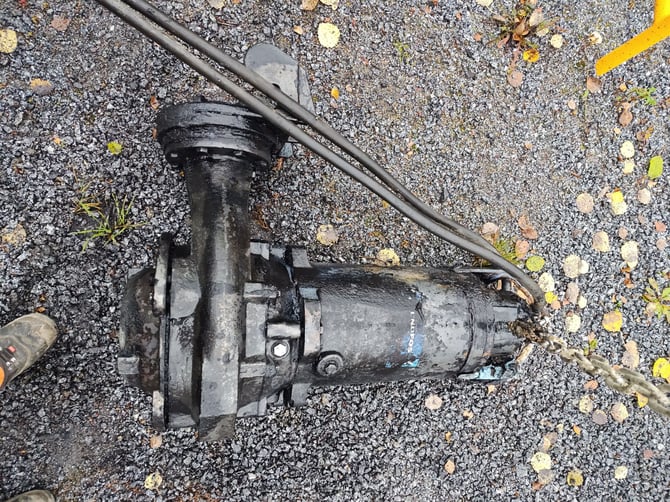

Pumppu 2:

Pumppu 2 lähikuva siipipyörästä:

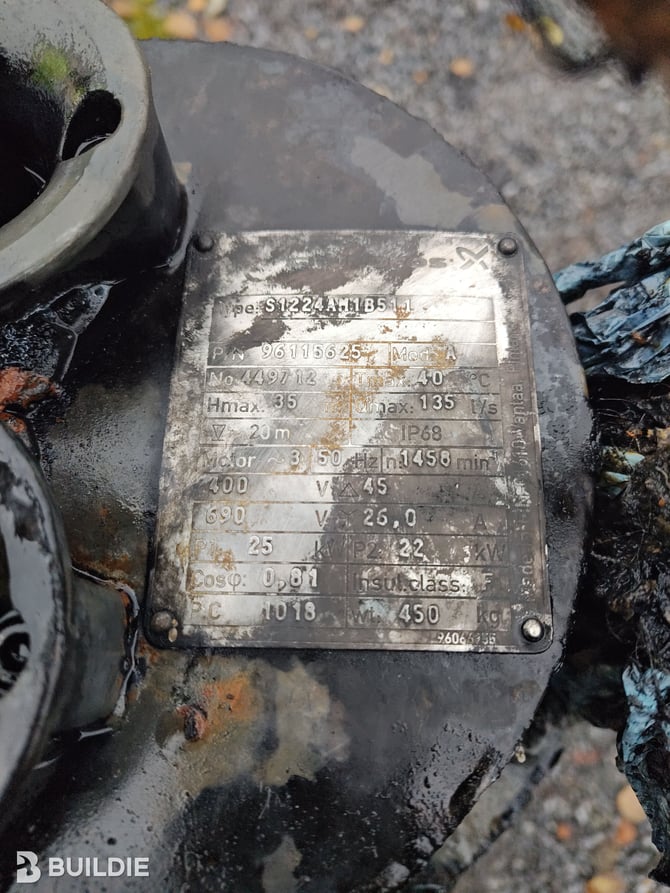

Pumppu 2 tyyppikilpi:

---



3. Puhdistus ja huoltotoimenpiteet

• 📸 Kuvaa poistettu kiintoaines ja puhdistuksen lopputulos.
• 📸 Kuvaa vaihdetut osat (esim. tiivisteet, laakerit) ja tarvittaessa niiden pakkaukset.

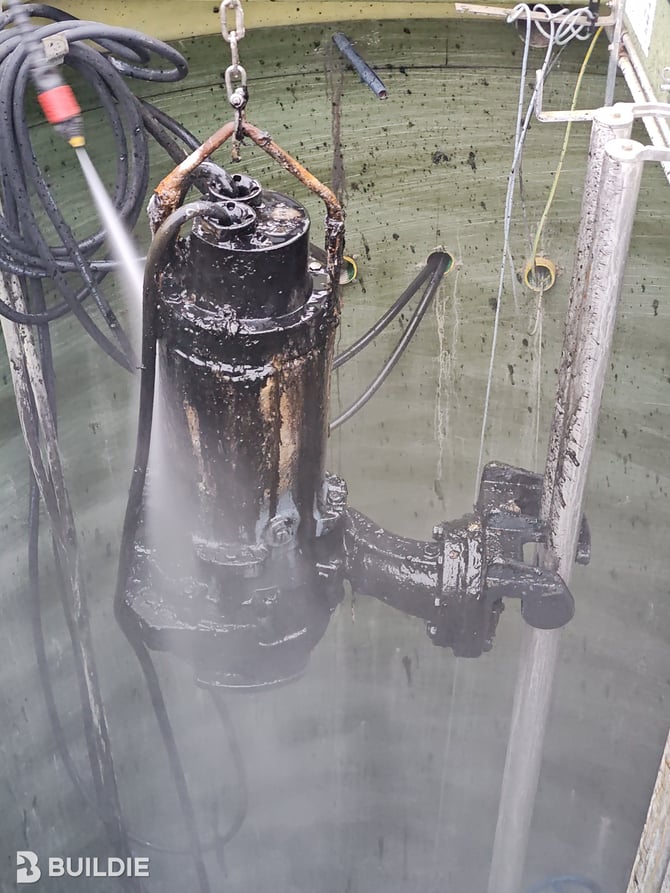

Kuva pumpun 1 puhdistuksesta:

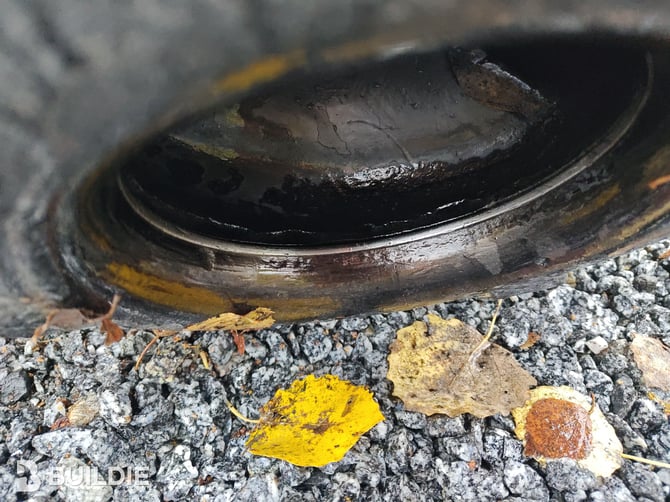

Kuva pumpun 1 puhdistuksen jälkeen:

Pumppu 2 puhdistettuna:

---



4. Uudelleenasennus ja testaus

• 📸 Kuvaa takaisin asennetut pumput ja liitännät.
• 📸 Kuvaa testikäytön aikana ohjauspaneeli ja mahdolliset virtaus- tai painearvot.

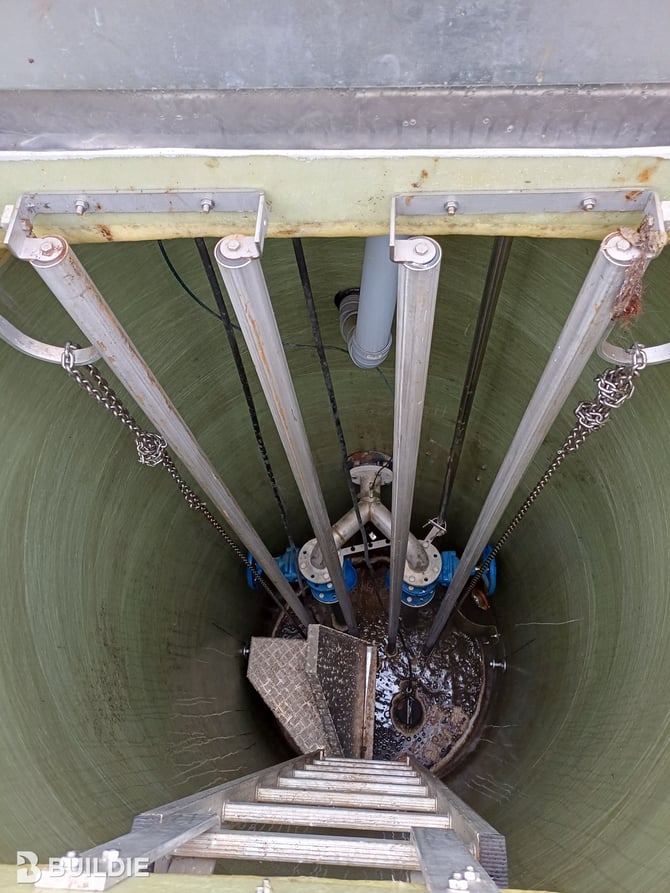

Yleiskuva puhdistetusta kaivosta ja pumpuista takaisin asennettuna:

Kuva ohjauspaneelin mitta-arvoista testikäytön aikana:

---



5. Lopputilanne

• 📸 Kuvaa pumppaamon yleiskuva huollon jälkeen siistittynä ja suljettuna.
• 📸 Kuvaa huoltomerkinnät ja huoltopäivämäärät, jos käytössä.

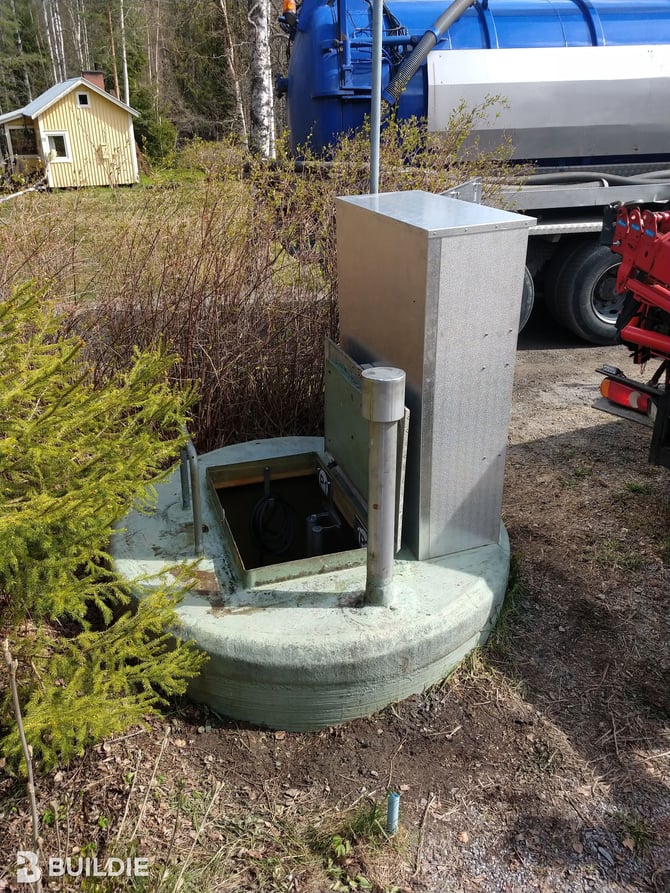

Kuva suljetusta ja siististä pumppaamosta:

Kuva huoltomerkinnästä, johon on kirjattu päivämäärä ja tekijä:



---
